Тепловые насосы большой мощности
Рост стоимости энергоносителей, для коммерческих, промышленных и других организаций является большой проблемой, особенно в последние годы. Расходы на отопление и охлаждение занимают все большую долю в эксплуатационных расходах, поэтому использование возобновляемых источников энергии должно снизить инвестиционные риски. Для построения наиболее эффективных, с минимальными эксплуатационными затратами, систем отопления и кондиционирования применяют тепловые насосы нового поколения. В то время как тепловые насосы уже широко используются для частных домов и коттеджей у тепловых насосов есть большой потенциал для отопления зданий большой площади.
Область применения теплового насоса
Высокопроизводительные тепловые насосы большой мощности находят своё применение в следующих отраслях:
- Здания: Отопление, горячее водоснабжение и кондиционирование офисных зданий, жилых домов и коттеджей, административных зданий, учебных заведений.
- Центры досуга: Отопление, кондиционирование и горячее водоснабжение, нагрев воды в бассейне, лед для катков.
- Супермаркеты: Отопление и кондиционирование.
- Городская инфраструктура: Подогрев улиц и дорог, использование тепла коллекторов сточных вод/тепло-отвод.
- Сельское хозяйство: Отопление теплиц и др.
- Промышленность: Регенерация тепла для охлаждения
- Пищевая промышленность: Использование тепла в молочной и мясной промышленности
Технологии
Серии мощных тепловых насосов в последнее время были полностью модернизированы благодаря программам научно-технических исследований:
- Увеличение коэффициента преобразования тепла (СОР)
- Расширение границ использования
- Максимальная надежность в эксплуатации/доступность
- Оптимизация управления рабочим процессом
- Оптимизация размера и веса
- Снижение уровня шума
Достижению высоких показателей способствует новая технология OVI - OCHSNER Vapour Injection («Расширенный впрыск пара») обеспечивающая эффективную работу в режиме обогрева при низкой температуре окружающей среды.
Преимущества технологии OVI:
- Увеличение тепловой мощности / мощности охлаждения
- Увеличение числа показателей (при W10/W50 с 3,7 до 4,1)
- Максимальная температура нагрева до 65оC
- Серийное применение больших тепловых насосов
- Серийное применение небольших воздушных тепловых насосов
Презентация высокотемпературных тепловых насосов (до +95 градусов)
OVI - Цикл охлаждения с частичным впрыском пара
OVi - Исполнение винтовых компрессоров
- Уникальный эко-канал, интегрированный в золотниковый клапан
- Повышенная холодильная мощность и коэффициент СОР благодаря дополнительному холодильному кругообороту (двухступенчатое холодильное расширение)
- Повышенная нагревательная мощность благодаря повышенному потоку вещества
- Охлаждение с помощью вдува паров жидкости
Осуществлена оптимизация производственных значений:
- Оптимизировано использование хладагентов с учетом границ использования
- Оптимизировано использование компрессоров
- Оптимизировано объединение холодильного цикла
- Соответствующее применение испарителя и конденсатора
- Оптимизация конструкции и расширено применения тепловых насосов
- Разработка оптимального режима охлаждения
Решающее влияние на эффективность работы теплового насоса состоит в выборе оптимального компрессора.
Для работы используется Scroll-компрессор до 100 кВт, от 100 кВт до 1 МВт - винтовой и турбо компрессор. Базовая серия снабжается герметичными компактными винтовыми компрессорами наивысшей эффективности и надежности. Преимущества винтового компрессора
|
- Максимальная теплопроизводительность, холодопроизводительность
- Максимальная температура нагрева 65°С, хладагент R134a
- 2-х ступенчатое, 4-х ступенчатое, плавное регулирование мощности
- Необслуживаемая конструкция
- Высокая эксплуатационная надежность благодаря эффективной принудительной смазке с 3-х полосным, интегрированным сепаратором
- Механическая разгрузка запуска выравниванием давления при каждом включении компрессора
- период безремонтного пробега для винтовых компрессоров на порядок дольше, чем для стандартных поршневых компрессоров;
|
Преимущества электронного впрыска OeCC (OCHSNER Еlectronical Cooling Cycle)
- Регулируемый впрыск на испаритель и экономайзер
- 4-х ступенчатое, плавное регулирование мощности
- Высокие показатели, защита от перегрева
- Контролируемая функция Turbo
Контроль и регулирование мощности
Power Control в OCHSNER - Промышленные тепловые насосы с турбонаддувом:
- Плавное регулирование мощности оборотов турбины в диапазоне от 18.000 до 48.000 об/мин
- Точная регулировка мощности, необходимая для отопления здания
- Высокие численные показатели в части нагрузки - Operating
- Автоматический контроль границ использования мощности собственной электроникой
- Автоматический контроль компрессора за соблюдением ограничений при изменении нагрузки
Регулировка и система управления промышленными тепловыми насосами с винтовыми компрессорами:
- 16-битный микропроцессор и 2 Мб флэш-память
- Считывание состояний всех входов и выходов, рабочих температур и рабочих давлений
- Контроль и программирование отопления внешним датчиком
- Постоянно заданное значение управления после регулируемого конденсатора - температура входа или температура буфера
- Панель управления с LCD-дисплеем 120x32 пикселей с 6 клавишами
- Контроллер обмена информацией, с несложной интеграцией в системы управления зданием. Совместим со всеми стандартными протоколами Modbus, BACnet, LonWorks ,TCP/IP
- Постоянный контроль и запись параметров состояния через Интернет или ЛВС с Super-Vision-System OCHSNER
- Обмен SMS сообщениями через GSM - модем, сотовый телефон
Для усовершенствования ряда показателей и принятия решений был модернизирован испытательный центр:
|

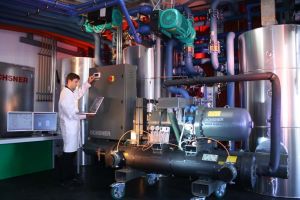

Лаборатория OCHSNER - Промышленные тепловые насосы:
- Полностью автоматизированная измерительная система для измерения и контроля больших тепловых насосов до 1000 кВт тепловой мощности (полная нагрузка)
- Измерение точности в соответствии с EN14 511 и EN 378
- Автоматическое протоколирование и архивное хранение результатов измерения
|
Примеры применения промышленных тепловых насосов большой мощности в различных областях:
Школы, населенные пункты, гидротехнические сооружения, отели, муниципальные здания, детские сады, общественные бассейны, курортные центры, залы производства, фабричные здания, производство, гальваническая индустрия, очистные сооружения, теплицы, автомобильные мастерские, автомойки и т. д.
Источники тепла для тепловых насосов:
|
|
|
|
грунтовые воды |
водоемы |
техническая вода |
тепло-отвод |
|
|
|
|
коллектор |
скважины |
фундамент / сваи |
технологическое тепло |
Распределение тепла и охлаждение:
|
|
|
|
обогрев пола |
обогрев стен |
радиаторная батарея |
конвектор |
|
|
|
|
горячая вода |
анти-обледенение |
ледовое покрытие |
бассейны |
OCHSNER имеет многолетий опыт в области разработки и производства технологически передовой техники для энергетических и технологических процессов.
Более 110 000 тепловых насосов OCHSNER успешно используются в мире.
|
