Источники тепла
Эксплуатация тепловых насосов основана на получении тепловой энергии из окружающей среды - из воздуха, грунтовых вод или почвы. Это всё является возобновляемыми источниками тепла. При определенном типе теплового насоса используется соответствующий источник тепла для извлечения тепловой энергии.
Наши эксперты подскажут, какой источник тепла наиболее подходящий для теплового насоса в соответствующих местных условиях. Такие факторы, как наличие того или иного источника тепла, тип, размер, и теплоизоляция здания, типа и температуры распределения тепла в доме и т.д. - играют решающую роль при выборе теплового насоса.

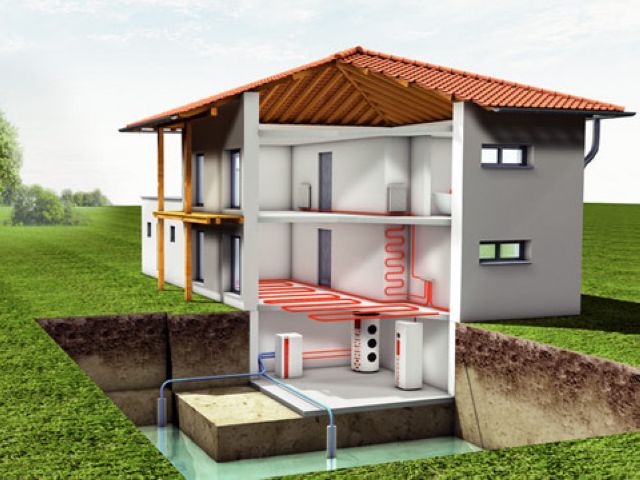

Источник тепла - грунтовые воды
Тепло Воды
Использование тепла воды для обогрева помещений является идеальным вариантом. Подземные воды на достаточной глубине имеют постоянную температуру +8оС + 12оС, которая обеспечивает тепловой насос необходимым количеством тепла для оптимального отопления. Тепловые насосы "Вода-Вода" используют тепло грунтовых вод, поверхностных или технологических вод.
Источник тепла - грунтовый коллектор
Земные недра являются бесплатным источником тепла, поддерживающим одинаковую температуру круглый год. Использование тепла земных недр является экологически чистой, надежной и безопасной технологией. Грунт содержит до 98% солнечной энергии. Даже в холодные зимние дни земля сохраняет тепло. Этого достаточно для нормального функционирования теплового насоса, который посредством геотермальных зондов получает необходимый источник тепла. В этих геотермальных зондах циркулирует рабочее тело, которое поглощает тепло земли и передает тепловому насосу. В зависимости от циркулирующего теплоносителя земляного коллектора существуют следующие типы коллектора:
- прямой геообмен (непосредственное испарение) - в качестве рабочего тела, циркулирующего в геотермальном коллекторе, используется хладагент с низкой температурой кипения
- рассольный - в качестве рабочего тела, циркулирующего в геотермальном коллекторе, используется антифриз (рассол)

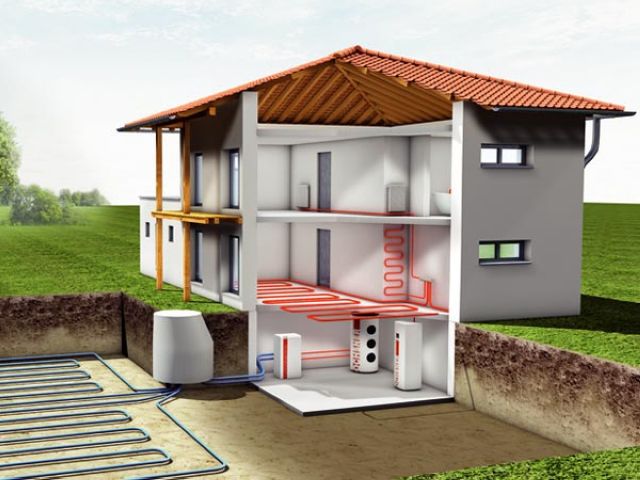

Прямой геообмен
В случае прямого геообмена, коллектор укладывается горизонтально, рабочее тело - хладагент R407с, циркулирующий в коллекторе, получает тепло из грунта и передает его тепловому насосу. Промежуточный теплообменник отсутствует. Тепловые насосы прямого геообмена имеют низкие эксплуатационные затраты, получая 80% энергии окружающей среды.

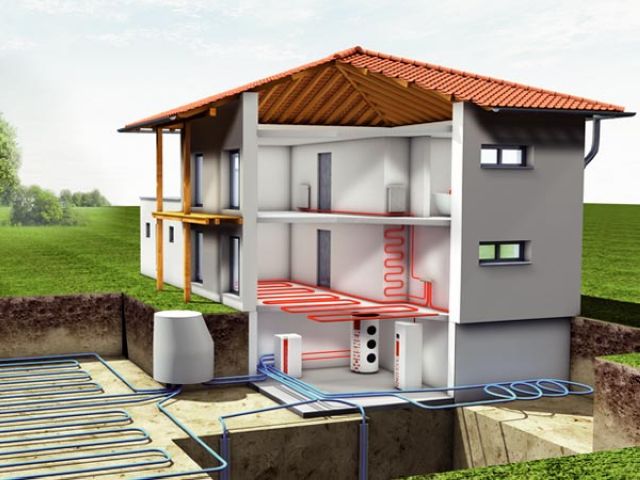

Геотермальный коллектор
В системе труб (коллекторов) расположенных в грунте (земле), циркулирует специальный антифриз (рассол), который поглощает тепло грунта (земли) и передает тепловому насосу. Геотермальные коллекторы могут быть следующих типов:
- Горизонтальный коллектор. При достаточно большом участке наиболее рентабельное решение: установка на глубине промерзания грунта.
- Вертикальный коллектор. На глубине 15 метров, под поверхностью земли постоянно держится температура в течении всего года, которая ниже 30 метров постоянно увеличивается.
- Спиральный коллектор. Для его установки хватает небольшой территории вокруг дома.
Источник тепла – водоем
Используется коллектор, уложенный на дно водоёма, чтобы собирать солнечное тепло, накопленное за лето. Принцип тот же, что и в случае с грунтовым коллектором.
Преимущества: Относительно низкая стоимость монтажных работ, так как нет необходимости в проведении земляных работ.

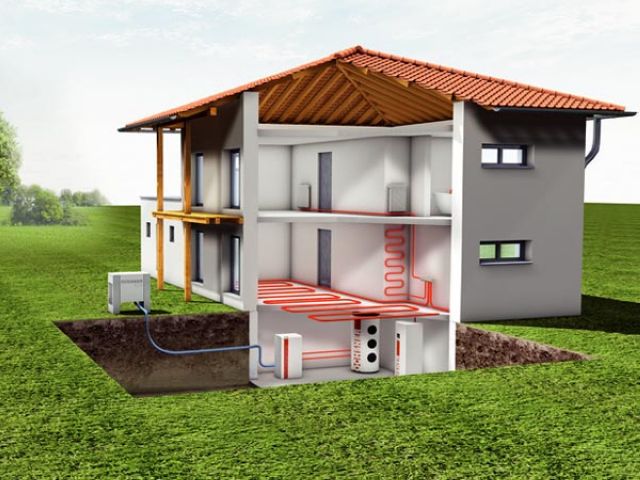

Источник тепла - воздух
Тепло воздуха
В качестве источника тепла может быть окружающий нас воздух. Использование воздушного теплового насоса освобождает от необходимости бурить или копать. Вместо этого вы получаете тепло из окружающего воздуха с помощью внешнего блока (СПЛИТ-системы). Все ключевые компоненты находятся внутри здания, что предотвращает их от повреждения. Безупречная работа возможна даже при низких температурах. Стоит особо отметить тепловые насосы OCHSNER типа воздух-вода, серии Plus, которые позволяют извлекать тепло даже при очень низких температурах окружающего воздуха -25оС при этом коэффициент трансформации тепла (СОР) достаточно высок . Преимущества: нет воздуховодов, очень тихая работа, долгий срок службы и более экономичен, чем аналогичные установки.
Расчет горизонтального коллектора
Теплосъем с горизонтального коллектора зависит от глубины его укладки, качества грунта, наличия грунтовых вод и некоторых других параметров. В предварительных расчетах принимают величину 20 Вт/м, а конкретно по грунтам (по Европейским нормам) показатели таковы:
- сухой песок – 10 Вт/м,
- сухая глина – 20 Вт/м,
- влажная глина – 25 Вт/м,
- глина с большим содержанием воды – 35 Вт/м.
Примечание: для условий Республики Беларусь данные нормы подлежат корректировке. Наши эксперты могут выполнить расчет с учетом всех требований.
Расчет вертикального коллектора
Вертикальный геотермальный зонд размещается в специально пробуренной скважине, в которую погружаются U-образные ПЭ трубы. Как правило, в одну скважину вставляется одна/две петли, после чего она заливается раствором. Расстояние между скважинами должно быть не менее 5м.
Глубина скважины определяется расчетом. Вместо одной большой скважины, можно бурить несколько неглубоких. В целом вертикальный зонд обходится гораздо дороже, чем горизонтальный коллектор, но если участок небольшой, альтернатива бурению только тепловые насосы OCHSNER типа воздух-вода.
Для предварительных расчетов удельный теплосъем в среднем принимают равным 50 Вт/м, но конкретные показатели по виду грунтов (по Европейским нормам) выглядят так
- сухие осадочные породы – 20 Вт/м;
- каменистая почва и насыщенные водой осадочные породы – 50 Вт/м;
- каменные породы с высокой теплопроводностью – 70 Вт/м;
- подземные воды – 80 Вт/м.
Примечание: для условий Республики Беларусь данные нормы подлежат корректировке. Наши эксперты могут выполнить расчет с учетом всех требований.
|
